Realistic Sound »UNIVERSAL«

16 Geräusche • 7 Ausgänge • 7 Lichtprogramme • 4 Eingänge  für  Gleiskontakte • Programmierbar • Digital-kompatibel

Lassen Sie Ihre Modellbahn nicht länger stumm!

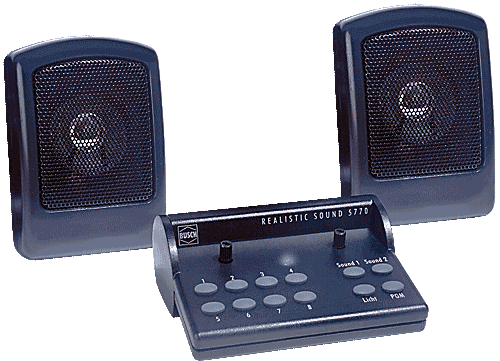

Elektronische Töne. Täuschend echt. Die neuen Realistic Sound Module »UNIVERSAL« (Artikel-Nr. 5770 »Bahn & Stadt«, Artikel-Nr. 5771 »Auf dem Land«) können nicht nur die 16 gespeicherten Geräusche wiedergeben, sondern gleichzeitig auch entsprechende Lampen wie Blaulichter, Baustellenblitze, Ampeln usw. ansteuern. Sie verfügen über vorprogrammierte Funktionen (Lichtprogramme, Zufallssteuerung usw.), können aber auch frei programmiert werden. Das Auslösen der Sounds und der Spezialfunktionen geschieht wahlweise über die eingebaute Tastatur, durch fahrende Züge über angeschlossene Gleiskontakte oder mit dem Keyboard eines Digitalsystems.

Lieferung betriebsfertig inklusive 2 Lautsprecherboxen. Sofort nach dem Anschluss an einen Trafo können die Geräusche einfach per Tastendruck abgerufen werden. Die vielfältigen Möglichkeiten des Soundsystems werden in der Anleitung ausführlich beschrieben.

Stellen Sie sich folgendes Szenario vor: Ein Zug nähert sich einem Bahnübergang. Das Horn einer Diesellok ertönt. Dann setzt das Läutewerk am Bahnübergang ein und die Warnblinkanlage blinkt. Man hört den durchfahrenden Zug. In der Ferne vernimmt man das Glockenspiel eines Rathauses und die Drehorgel eines Straßenmusikanten. Der Zug ist vorüber – das Läutewerk verstummt und die Warnblinker hören auf zu blinken. Es wird ruhig – nur in der Ferne hört man noch verschiedene Verkehrsgeräusche.

Und der Aufwand für dieses Szenario? Sehr gering. Man benötigt lediglich den Realistic Sound »Universal« (Nr. 5770 »Bahn & Stadt«), 2 Warnblinker (ohne Schaltung) und 1 Gleiskontakt. Wird der Gleiskontakt überfahren, wird zuerst das Horn der Diesellok und anschließend das Läutewerk ausgelöst. Die Warnblinker werden direkt an das Realistic Sound Modul angeschlossen und werden von dort mit der passenden Blinkfrequenz angesteuert. Die anderen Geräusche können z.B. durch die in dem Soundmodul integrierten Zufallsgeneratoren ausgelöst werden. Da weitere Eingänge, Sounds und Ausgänge zur Verfügung stehen, können zusätzliche Klangkulissen und Steuerfunktionen programmiert und durch fahrende Züge abgerufen werden.

16 Sounds:
5770 »Bahn & Stadt«: Zwei verschiedene Bahnhofansagen, fahrender Zug, Zugbremsen, Dampfpfeife, Glocke, Horn (Diesellok), Läutewerk (Bahnübergang), Kirchenglocken, Rathaus-Glockenspiel, Straßenmusikant, Marktschreier, Sirene (Feueralarm), Martinshorn, Verkehrs- und Baustellengeräusche.

5771 »Auf dem Land«: Fahrender Schienenbus, Lokhupe, Bremsenquietschen mit Unfall, Martinshorn, Kirchenglocken, Stundenschlag, Orgelmusik, Geisterschloss, Traktor (Anlassen, Fahren, Abstellen), Hundegebell, Kühe, Hahn mit Hühnern, Schafe, Vogelgezwitscher, Bach mit Fröschen, Gewitter.

7 Ausgänge - 7 Lichtprogramme:
Die Module haben 7 Ausgänge zum Anschluss von Glühlampen usw. Die Ausgänge können einzeln geschaltet oder durch folgende vorprogrammierte Lichtprogramme angesteuert werden: Blinklichter, Bahnübergang, Stadt- bzw. Dorfbeleuchtung, Reklametafel, Verkehrsampel (5770) bzw. Geisterschloss (5771), Blaulichter, Brandflackern, Baustellenblitz.

Soundaktivierung:
eingebaute Tastatur, integrierte Zufallssteuerung, Gleiskontakte, Keyboard eines Digitalsystems.

Programmierbare Soundkulissen. Stereo-Wiedergabe.
(Lieferung inkl. 2 Lautsprecherboxen). Die vielfältigen Möglichkeiten des Soundsystems werden in der Anleitung ausführlich beschrieben.

Technische Daten:
12-16 V (Wechselspannung), 14-22 V (Gleich- und Digitalspannung). Digitaler Datenempfang: NMRA-DCC, Märklin®. 2 Soundausgänge für Lautsprecher 8 Ohm/0,5 W (im Lieferumfang enthalten). Anschluss über 3,5 mm Klinkenstecker, alternativ ist auch der Anschluss von Aktivlautsprecherboxen, Stereo-Anlage, Kopfhörer usw. möglich. Getrennte Lautstärkereglung für beide Ausgänge. 7 Lichtausgänge 12-20 V (je nach Eingangsspannung) 300 mA pro Ausgang, max 1,0 A gesamt (zum Anschluss von Lampen usw.). 4 Kontakteingänge 5-16 V oder potentialfreier Schalter (zum Auslösen der Sounds durch fahrende Züge).

Grundfunktionen:
16 Sounds abrufbar. Beliebige Zuordnung der Sounds an die beiden Lautsprecher (Stereo-Wiedergabe, Lautsprecher beliebig platzierbar). Maximal 4 Sounds gleichzeitig spielbar (2 pro Lautsprecher). Auslösung der Sounds und Funktionen durch die Tasten im Sound-Modul, durch Digitalbefehle, durch 4 integrierte Zufallsgeneratoren oder durch 4 Kontakteingänge. Lichtausgänge frei schaltbar oder Ansteuerung durch Lichtprogramme (Bahnübergänge: Blinken der Andreaskreuze, Verkehrsampeln (5770) bzw. Geisterschloss (5771), Stadt- bzw. Dorfbeleuchtung, Lauflicht für Reklametafel, Blaulichter, Brandflackern, Baustellenblitz). Funktionsanzeige durch LED.

Programmierung (über eingebaute Tastatur):
Soundfolge: Jedem Sound kann ein zweiter Sound zugeordnet werden, der abgespielt wird, sobald der erste Sound beendet ist. Sound-Lautsprecherzuordnung (linker, rechter oder beide Lautsprecher). Abspielmodus: Dauergeräusch (1. Tastendruck schaltet Geräusch ein, 2. Tastendruck wieder aus) oder Ein- bzw. Mehrfachablauf (durch Tastendruck wird das Geräusch je nach Vorprogrammierung bis zu 15 Mal abgespielt und dann von alleine beendet). Zuordnung Eingänge: Auswahl, welcher Sound beim Schalten eines Kontakteingangs ausgelöst werden soll. Zuordnung Ausgänge: Auswahl, welcher Ausgang eingeschaltet bzw. welches Lichtprogramm ablaufen soll, solange ein bestimmter Sound ausgelöst ist. Reset-Funktion: Zurücksetzen aller Programmierungen auf den Lieferzustand. Alle Programmierungen bleiben auch ohne Spannungsversorgung dauerhaft gespeichert. Das Sound Modul ist vorbereitet, um nachträglich Betriebsprogramm und Sounds aktualisieren zu können.

Digitale Programmierung:
Die Programmierung erfolgt über die im Digitalsystem üblichen Register und CV’s. Außer den manuell programmierbaren Funktionen sind u.a. folgende Werte änderbar: Adresse, Zeitbasis für die Lichtprogramme/Zufallsgenerator, Soundkennung für Soundupdate, Dekodererkennung für Softwareupdate usw.

Sounds anhören ...
Alle Sounds des Moduls 5770 zum Anhören finden Sie, indem Sie hier klicken. Bitte beachten Sie: die aufrufende Seite hat (bedingt durch die eingebetteten Sounds) eine Größe von ca. 1 MB, wodurch sich, je nach Internetverbindung, längere Ladezeiten ergeben können.

Anleitung lesen ...
Die ausführliche Bedienungsanleitung zum Soundmodul 5770 können Sie sich als PDF-Datei (Dateigröße ca. 1 MB) herunterladen. Damit Sie die Anleitung auf dem Bildschirm ansehen oder über einen Drucker ausdrucken können, benötigen Sie von Adobe den Acrobat Reader. Den Acrobat Reader erhalten Sie kostenlos im Internet von der Adobe Homepage (http://www.adobe.de) - dort den Link GET ACROBAT READER anklicken. Den Acrobat Reader finden Sie auch auf der aktuellen Busch Katalog CD-ROM.

Download Bedienungsanleitung Realistsic Sound »UNIVERSAL«

Weitere technische Informationen, Hinweise zur Bedienung und Antworten zu häufigen Fragen finden Sie hier ...
