Schloss Frankula von Knobistein

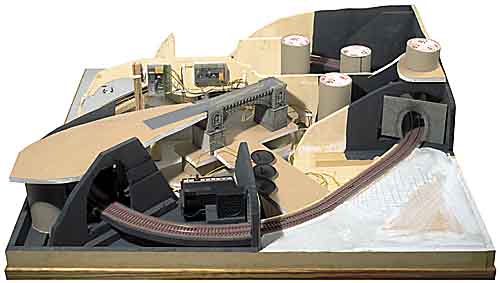

Der Rohbau entsteht.

 Home
 Modell-Welten
 Übersicht
 Baustufe 1
  Baustufe 3

Auf einer Tischlerplatte (1 x 1m) die grobe Geländeformation in Spantenbauweise bauen und anschließend mit einer Umrandung aus Rahmen oder Zierleisten versehen. Alternativ und auch zur Gewichtseinsparung können die inneren Spanten und Distanzstücke mit Wabenplatten 7200 gebaut werden. Eine große Eingriffsöffnung von unten, sowie eine kleine Eingriffsöffnung von der Seite heraussägen, damit man später problemlos an alle inneren Stellen des Schaustückes und den Gehäusen der Mikroelektronik-Schaltungen gelangen kann.

Verlegen eines Gleisovals, diagonal zu den Eckpunkten des Schaustückes, mit den dazugehörigen Stromanschlüssen auf Gleisschotterband 7119. Anschließend erfolgt der Einbau von Standard-Magnet-Impulsschaltern 5726 zum Auslösen der verschiedenen Geräusche der Geräuschmodule. Gleisoval mit Revell-Farben an den sichtbaren Stellen (bis ca. 20cm innerhalb des Tunnelbereichs) bemalen.

Einbau von Lautsprechern der Geräuschmodule 5760/5762/5780, Lichtschranken für Aufenthaltsschalter 5743 und Zeitschalter 5961 zur Fahrsteuerung des Zuges, im Bereich des Tunnels. Einbau und Anschluss von Elektronischer Zufallsschalter 5749, für die Beleuchtung der später vorgesehenen Burg. Verkleben sämtlicher Gehäuse von Mikroelektronik-Schaltungen mit Modellbau-Haftkleber 7598 an gut zugänglichen Stellen ( Austausch, Einstellungen u.ä.). Verlegen und Anschließen sämtlicher Kabel mit Micro-Kabel 5790/5791/5792/5793/5794/5795. Anschließend werden alle von außen einsehbaren Teile im Innenbereich des Tunnels mit Dispersionsfarbe schwarz bemalt.

Aufkleben der zuvor fertiggestellten Brücke für die Burg und der Tunnelportale 7022. Den Bereich für die spätere Wasserfläche mit einer entsprechend zugeschnittenen Kunststoff-Platte 7203 unterlegen und mit Haftkleber verkleben. Position für das Geisterschiff festlegen, bohren der Löcher und anschließender Einbau von Mini-Kabellampen 4294 in die Grundplatte.

Zum Abschluss der Baustufe 1 wird eine Probefahrt mit dem dafür vorgesehenen Zug gemacht, um zu überprüfen, dass sämtliche Busch Mikroelektronik-Artikel einwandfrei funktionieren (ggf. nachjustieren) und dass es keine Berührungspunkte im Innenbereich des Tunnels mit den verschiedenen Bauteilen gibt.

Liste der verwendeten Busch Artikel:

7200 Wabenplatte
7119 Gleisschotterband
7599 Modellbaukleber
7598 Modellbau-Haftkleber (zum Verkleben von Schaltungen)
7597 Sekunden-Kleber
5726 Standard-Magnet-Impulsschalter
5760 Realistic-Sound: Am Bahnhof 1
5762 Realistic-Sound: Am Waldrand
5782 Dampflok-Geräusch
5962 Infrarot-Lichtschranke
5743 Aufenthaltsschalter
5961 Zeitschalter mit Infrarot-Lichtschranke
5749 Elektronischer Zufallsschalter
5790 Micro-Kabel, rot
5791 Micro-Kabel, gelb
5792 Micro-Kabel, grün
5793 Micro-Kabel, grau
5794 Micro-Kabel, braun
5795 Micro-Kabel, schwarz
7022 Tunnelportal
7203 Kunststoff-Platten
4294 Mini-Kabellampe, türkis
7192 Geländebaumörtel (zum Ausfugen und Verspachtelt)

Liste der Artikel und Materialien anderer Hersteller:

Tischlerplatte für Grundplatte1 x 1m
Tischlerplatte für Außenseiten und Spanten
Rahmen oder Zierleisten
Pappröhren (Stützpfeiler für Brücke und Burg)
Dispersionsfarbe schwarz
Modellbaufarben der Fa. Revell
Pola Straßenbrücke H0 621 (umgebaut)
Schienen, Zug und Trafo von der Fa. Fleischmann
Kontaktkleber (Uhu)
